Hasil Copas dari juragane @Reev'z Mutabi Fandawa Smartphone
cerita dari user dia komplen hpnya dicas gk penuh2 walau sudah ganti2 batre dan casan, bahkan sudah coba test dg hp sama walhasil HP dia ttp batre kosong melompong, setelah deal harga dan hp ditinggal utk diperiksa, langkah analisa saya sbb :
  1. Cek batre dulu dg cas desktop sampe full, dan ternyata batrenya yg di hp indikator kosong, di desktop ada sekitar 75%. jd kecurigaan saya ini kasusnya "BATTERY DRAIN"
  2. Ukur Konektor battery, bagian bat_id (1.4v) dan btemp (1.4v) ternyata normal
  3. Lalu saya buka skema dan kecurigaan sya langsung pada fuel gauge/fg (banyak yg bilang zokus). sbb fg disini klo dilihat di skema berfungsi utk menakar arus dan tegangan dr battery, juga berpengaruh pd proses startup dan control utk cpu dan salah satunya yg memberikan informasi ke cpu (melalui i2c) apakah battery dalam kondisi low atau full, dan saat charging utk informasi battery full (TTF) atau empty (TTE).

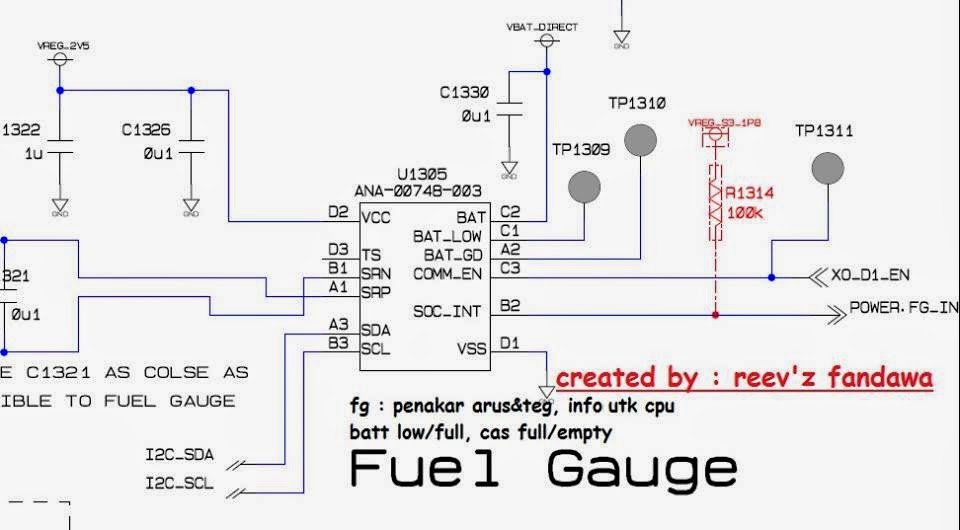

  4. Eksekusi penggantian U1305 spt gmbar dibawah (dilingkari)
